МОНТАЖ ЭЛЕКТРИЧЕСКОЙ СЕТИ САМОНЕСУЩИМИ ИЗОЛИРОВАННЫМИ ПРОВОДАМИ И КАБЕЛЯМИ*
Л. Т. Магазинник
Ульяновский государственный технический университет
Инструмент и приспособления для монтажа СИП до 1 кВ. Характерный пример применения инструмента и приспособлений для натяжения линии СИП приведён на рис. 43 (СА – анкерный кронштейн для крепления анкерного зажима; остальные приспособления рассмотрены ниже).

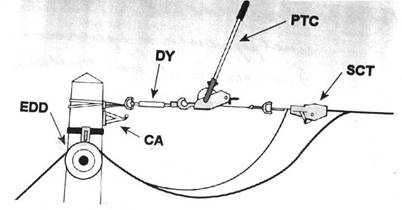

Рис. 43. Применение инструмента и приспособлений для натяжения линий СИП
EDD 1000, EDD 1700 (рис. 44) – приспособление для раскатки, состоящее из ролика с пластиковым покрытием, устройства подвеса и металлической ленты с зажимом. Максимально допустимый диаметр кабеля 50 мм, максимальная нагрузка 1000 кгс для EDD 1000 и 1700 кгс для EDD 1700.
Рис. 44. Приспособление для раскатки типа EDD
Приспособление РО 1000 для раскатки (рис. 45а) состоит из ролика с пластмассовым покрытием и подвесного крюка. Максимально допустимый диаметр кабеля 50 мм, максимальная нагрузка 1000 кгс. Для закрепления монтажного ролика РО 1000 используют устройство подвеса SРС 12, SРС 20 (рис. 45, б).
а б
Рис. 45. Приспособление для раскатки (а) типа РО 1000 и устройство подвеса ролика (б)
SСТ (рис. 46, табл. 40) – рычажное натяжное устройство для СИП с изолированной несущей нейтралью, которое преобразует усилие тяжения в усилие захвата; длинные губки и использование алюминия предотвращает повреждение проводов. Лёгкая лебёдка РТС (рис. 47, табл. 41) с дополнительным блоком и крюком на ролике проста в работе, поскольку натяжение производится при помощи рычага без больших усилий.

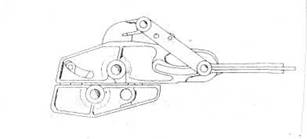

Рис. 46. Устройство натяжения SCT
Рис. 47. Лебёдка РТС
DY (рис. 48, табл. 42) – лёгкий и компактный динамометр с высокой точностью (0,6 %). При работе с динамометром не допускаются усилия на излом или скручивание; рекомендуется использовать его совместно с вертлюгом.

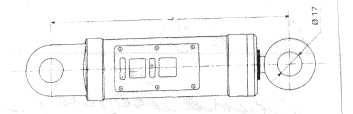

Рис. 48. Динамометр DY
40. Технические данные натяжного устройства SCT
Обозначение |
Сечение, мм2 |
Диаметр, мм |
Длина зажима, мм |
Нагрузка максимальная, кгс |
SCT13 SCT20 |
до 54 70–120 |
6–13,5 10–20 |
160 175 |
800 1700 |
41. Технические данные лёбедки РTС
Обозначение |
Крюк в положении А |
Крюк в положении В |
||||
Нагрузка, кгс |
Длина Н, м |
Нагрузка, кгс |
Длина Н, м |
|||
минимум |
максимум |
минимум |
максимум |
|||
РTС 750 РTС 1000 РTС 1600 |
750 1000 1600 |
0,56 0,55 0,66 |
2,86 2,55 3,96 |
380 500 800 |
0,43 0,42 0,47 |
5,03 4,42 7,07 |
42. Технические данные динамометра DY
Обозначение |
Нагрузка, кгс |
Шкала |
Ход макси-мальный, мм |
Длина L, мм |
|
кг |
мм |
||||
DY 50 DY 100 DY 200 |
500 1000 2000 |
10 20 25 |
2,0 2,0 2,3 |
10 9 – |
230 230 327 |
43. Технические данные чулков тяжения (захвата)
Обозначение |
Сечение, мм2 |
Диаметр, мм |
Длина, мм |
Нагрузка макси-мальная, кгс |
Из оцинкованной стали с одним ушком – для несущей нейтрали или троса |
||||
TCSB15 TCSB20 |
54–70 95–120 |
10–15 15–18 |
500 |
500 |
Из рилсана, с одним ушком – для провода с несущей нейтралью |
||||
TCSB38 TCSB50 |
3х70 + 54 3х150 + 70 |
30–38 40–50 |
750 900 |
500 |
Из нейлоновых прядей, с двойным мягким ушком, с предохранительным ободком из сплава – для самонесущей системы проводов |
||||
DUL-NLV225 DUL-NLV235 DUL-NLV250 DUL-NLV425 DUL-NLV435 DUL-NLV470 DUL-NLV495 DUL-NLV4150 |
2х25 2х35 2х50 4х25 4х35 4х70 4х95 4х150 |
18±1 20±1 23±1 22±1 25±1 32±1 39±1 44±1 |
550 550 600 550 550 600 600 600 |
1500
|
44. Технические данные и составные компоненты комплекта для тяжения (захвата)
Обозначение |
Сечение, мм2 |
Компоненты |
ЕТС 70 ЕТС150 ЕТС185 |
до 3х70 + 54 3х70 + до 3х150 + 70 3*150 + 95 до 3х185 + 120 |
2хTCSB15 + TCSB 38 + EMD15 2хTCSB15 + TCSB 50 + EMD15 2хTCSB20 + TCSB 50 + EMD15 |
Вертлюг EMD 15 (рис. 49) для использования с чулками тяжения (захвата) предотвращает раскручивание пучка проводов; максимальная нагрузка 1500 кгс, размеры, мм: D=16, L=122, ø=12, А=16. Технические данные чулков тяжения (захвата) ТСSB, DUL-NLV (рис. 50) приведены в табл. 43.
Рис. 49. Вертлюг EMD 15
Рис. 50. Чулки тяжения (захвата)
ЕТС – комплект для тяжения (захвата) СИП с изолированной несущей нейтралью (рис. 51). Технические данные и составные компоненты приведены в табл. 44.
Рис. 51. Комплект для тяжения (захвата) СИП
Оборудование для защиты линий СИП. При монтаже линий СИП для защиты их от перенапряжений, близких ударов молний, для закороток и заземления линий применяется специальное оборудование – ограничители перенапряжения, адаптеры для закороток и заземления.
Низковольтные ограничители перенапряжения (ОПН) монтируются в местах соединения СИП до 1 кВ с подземным или абонентским кабелями и на подстанциях (рис. 52). Набор крепёжной арматуры представлен на рис. 53. В ОПН встроены металлоксидные варисторы, которые надёжно защищают сеть и подключённое оборудование от всех видов перенапряжения. Номинальный ток разряда металлоксидных ОПН без искровых промежутков – 10 кА, длительно допустимое напряжение – 280 и 440 В. При перегрузке встроенный разъединитель отключает ОПН от сети, например, при близком ударе молнии. Заземляющий проводник остаётся подключённым, а легко видимая цветная круглая табличка выпадает из ОПН и остаётся висеть на нём, сигнализируя о его срабатывании. Технические характеристики ОПН приведены ниже:
|
LVA-280A-AS |
LVA-280A-AS |
Длительно-допустимое напряжение Uc, B |
280 |
440 |
Энергопоглощающая способность, Дж/В, Uc |
3,1 |
3,1 |
Остаточное напряжение, кВ, при токовом импульсе молнии длительностью 8/20 мкс: |
|
|
1 кА |
0,8 |
1,2 |
2,5 кА |
0,9 |
1,3 |
5 кА |
1,0 |
1,4 |
10 кА |
1,1 |
1,6 |
20 кА |
1,4 |
1,9 |
40 кА |
1,7 |
2,3 |
Коммутационный импульс 500 А / 2000 мкс |
0,8 |
1,1 |

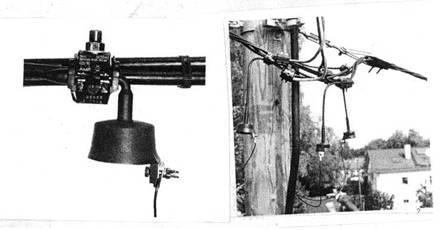

Рис. 52. Ограничители перенапряжения

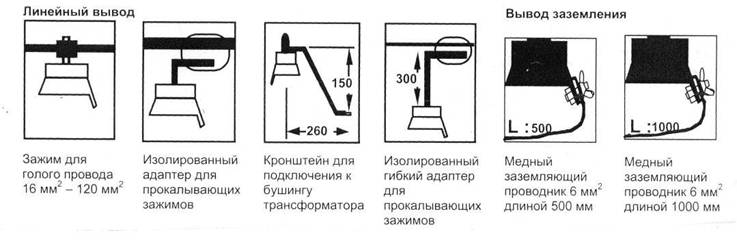

Рис. 53. Набор крёпежной арматуры для ОПН:
а – зажим для голого провода; б – изолированный адаптер для прокалывающих зажимов;
в – кронштейн для подключения к бушингу трансформатора; г – изолированный гибкий адаптер
для прокалывания зажимов
Адаптер для закороток и заземления СИП типа РМСС устанавливают со стороны ответвления в зажимах (рис. 54), обычно в месте окончания или пересечения линий. Его применяют с любым зажимом с прокалыванием изоляции для ответвлений сечением 25 мм2 (диаметр изолированного проводника 9 мм). Адаптер рассчитан для токов короткого замыкания 4 кА/1 с и рабочего тока до 200 А. Идентификация фаз осуществляется с помощью обламываемых флажков. Для доступа к бронзовому втычному контакту с фиксатором удаляется изолирующая заглушка. Диаметр втычного контакта 11,1 мм, длина – 35 мм; в нём имеется отверстие (диаметром 4 мм) для проверки отсутствия напряжения. После проверки отсутствия напряжения оборудование для закороток и заземления соединяется с землёй, контактные шпильки вставляются в адаптеры РМСС, обеспечивая выполнение требований правил техники безопасности.

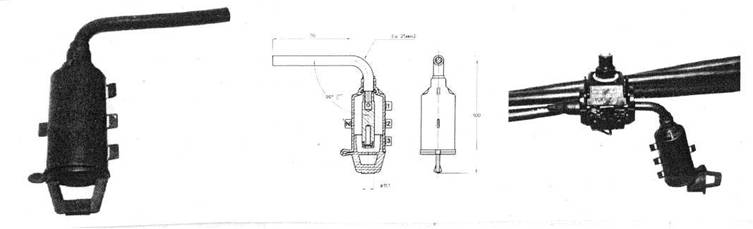

Рис. 54. Изолированный адаптер для закороток и заземления СИП типа РМСС
Оборудование для закороток (рис. 55) состоит из шести или семи контактных шпилек, соединённых байонетным креплением с гибким изолированным медным проводом (соответственно МТ-206 или МТ-207). Рассчитано на токи короткого замыкания 4 кА/1 с и рабочий ток до 200 А. Диаметр контактной шпильки 11,1 мм, длина 35 мм.
Рис. 55. Оборудование для закороток и заземления
Оборудование для заземления МТ-245 состоит из байонетного изолированного зажима для соединения с контактной шпилькой, гибкого изолированного медного кабеля длиной 10 м и зажима для присоединения к прутку заземления. Оборудование спроектировано для тока короткого замыкания до 4 кА/1 с. Заземляющие прутки изготовлены из нержавеющей стали диаметром 16 мм и длиной 1 м.
Завершаемый настоящей публикацией цикл статей призван привлечь внимание руководителей предприятий электрических сетей, энергосистем и проектных организаций к преимуществам самонесущих изолированных проводов. В России сотни тысяч километров низковольтных воздушных линий нуждаются в замене в самые ближайшие годы. В настоящее время применение СИП и кабелей является перспективным не только для воздушных линий электропередач, но и для выполнения внутрицеховых открытых силовых и осветительных сетей, успешно заменяет тросовые электропроводки, сети наружного освещения городских и заводских территорий с голыми и обычными изолированными проводами.
Научные разработки в области совершенствования конструкции проводов, повышения их качества и надёжности на базе новых современных материалов продолжаются.
Список литературы
1. Правила устройства электроустановок (ПУЭ). Изд. 7-е. М.: Энергоатомиздат, 2000.
2. Провода изолированные для воздушной подвески ОАО "ИРКУТСККАБЕЛЬ". ТУ 16.К71-120-91.
3. Самонесущие изолированные провода "Торсада" для ВЛ 0,4 кВ / Каталог французской группы Алкатель-Кабель, 2001.
4. Подвесные скрученные кабели, провода SАХ, волоконно-оптические грозозащитные тросы / Каталог фирмы NOKIA (Финляндия), 2000.
5. Арматура для распредсетей / Каталог фирмы ENSTO SEKKO (Финляндия), 1995.
6. Арматура для самонесущих изолированных проводов (СИП до 1 кВ) / Каталог Energу Division (Финляндия), 2002/2003.
* Продолжение. Начало см. Электрика. 2008. № 11, 12, 2009. № 1–3. Нумерация рисунков и таблиц – сквозная.
